數控車床車削加工Q235鋼球體工藝卡

發布時間：2020-08-05 作者：萬富鑫

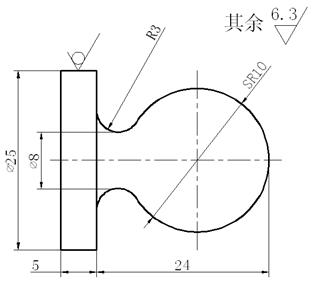

數控車床車削加工Q235鋼球體工藝卡

萬富鑫

數控車床加工工藝卡

產品型號

零件號

零件名稱

件數

第1頁

實訓產品

CG002

球體

1件

共1頁

零件加工路線

零件規格

車間
D-3

工序

材料

Q235鋼 Φ25圓棒

庫房

下料

重量

0.14 kg

車工

去毛刺

毛坯料尺寸：
Φ25×34mm

車工

粗車

零件技術要求

車工

精車

1. 表麵無毛刺

車工

去毛刺

檢驗室

檢驗

序號

工步
名稱

設備名稱

設備
型號

工具編號

工具
名稱

工序內容

單位工時

備注

找正夾緊

普通車床

CA6136

三爪卡盤、卡盤、刀架扳手

夾持毛坯外圓伸出40找正夾緊

2min

劃線

普通R圓弧刀、銼刀等

劃線長分別為10、20、24處

2min

切槽

圓弧刀在20至24長位置上移動切槽至Φ8

5min

車球麵

車前麵R10，車後麵R10

15min

R規R10

銼光切斷

用銼刀銼光球麵後到總長切斷，去毛頭

5min

檢驗

0~150mm遊標卡尺

5min

編製

張新華

審核

批準

會簽

編製日期

2005.5
